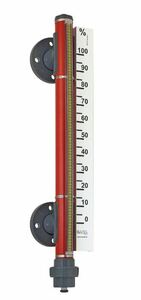

Versão em PVC com régua graduada |

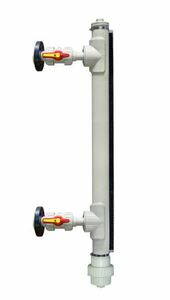

Versão PPH com válvula de isolamento |
|
APLICAÇÃO:
O indicador de nível MAGTOP 801/803/806 fornece uma leitura em tempo real do nível do líquido, mesmo que este seja opaco.
A resistência mecânica deste equipamento permite a sua utilização com produtos perigosos e agressivos (água, produtos básicos ou ácidos).
Ao longo da coluna de nível podem ser instalados contactos de alarme ou de controlo, tipo BSM 515, bem como um transmissor de nível contínuo com saída analógica de 4-20 mA.
Estes dispositivos são normalizados em PVC, PPH ou PVDF, com ligações laterais ao processo do tipo by-pass, por flanges ou outras, ideais para produtos agressivos.
CARACTERÍSTICAS TÉCNICAS:
- Ligação ao processo :
Flange : DN15, DN20, DN25, DN32 / PN16
Rosca : ½", ¾", 1"G / PN16
- Comprimento entre eixos de 500 ... 3500 mm
- Pressão nominal PN10 a 20ºC
- Temperatura de serviço de -25ºC ... 100ºC*
- Material todo em PVC, PPAD, PVDF
- Indicador vertical magnético bicolor vermelho e amarelo
- Saída analógica 4-20 mA (opcional )
*versão em PVDF (100 ºC a 2 bar).
Veja na posição 11-50-1 o contacto magnético BSM 515 !
|
