APLICAÇÃO:

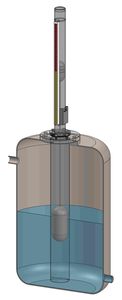

Os MAGTOP 400 e 410 são dispositivos concebidos para indicar instantaneamente o nível de líquido num depósito.
Um flutuador move um indicador num tubo situado acima do depósito.
Graças às suas lâminas magnéticas de duas cores que pivotam à medida que o indicador passa pela coluna de medição, obtém-se uma leitura clara e precisa.
A sua robustez mecânica permite a instalação em líquidos como água quente ou óleos sujeitos a temperaturas ou pressões relativamente elevadas.
Ao longo da coluna de nível podem ser instalados contactos de alarme ou de controlo de nível BRK 60 ou BSM 515 ou BRT 60 (T° ≤ 200 °C) (ver ficha 560-10),
bem como um transmissor de nível contínuo com saída analógica de 4-20 mA.
CARACTERÍSTICAS TÉCNICAS:
- Ligação axial: Flanges DN80, DN100, DN125 / PN16 (400)
- Ligação axial: Flange DN125 / PN16 (410)
- Comprimento entre eixos de 500 ... 3000 mm
- Pressão nominal PN10 /16 / 40
- Temperatura de serviço de -25ºC ... 200ºC*
- Material todo em Inox 316 L
- Indicador vertical magnético bicolor vermelho e amarelo
- Saída analógica 4-20 mA ( opcional )
*Com indicador de alumínio.
Veja na posição 11-50-1 o contacto magnético BSM 515 !
|
